Descrição
código: 37538
Descrição:

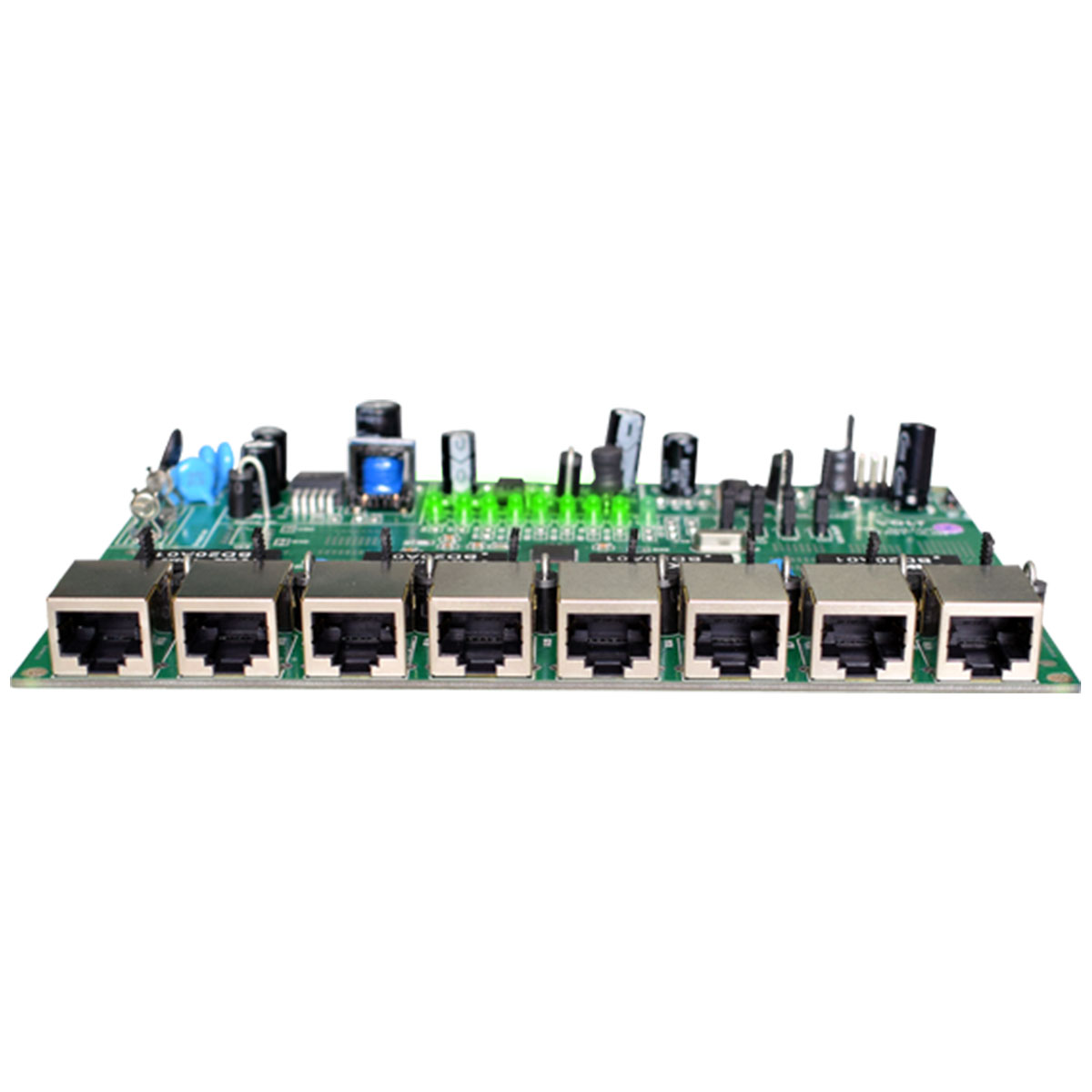

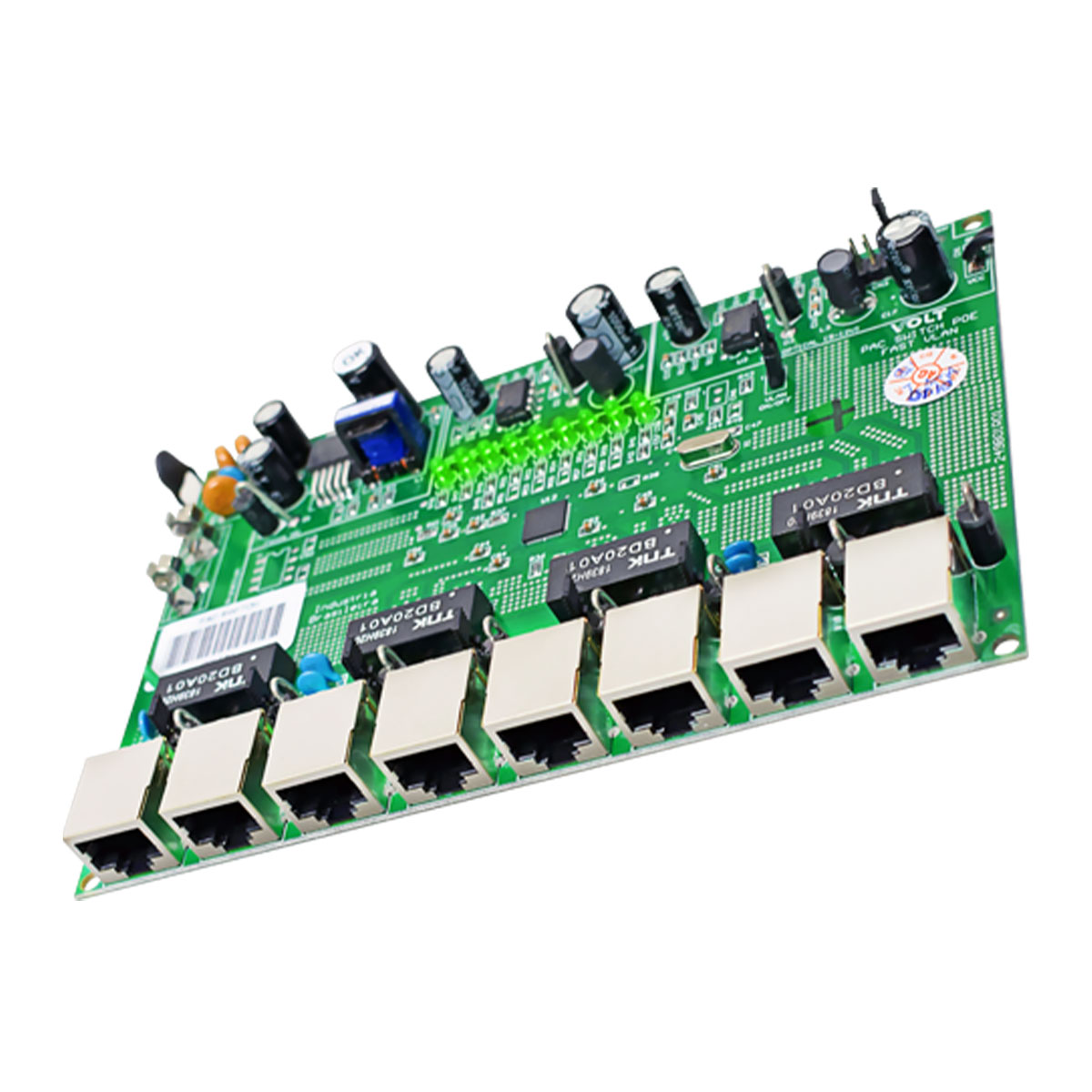

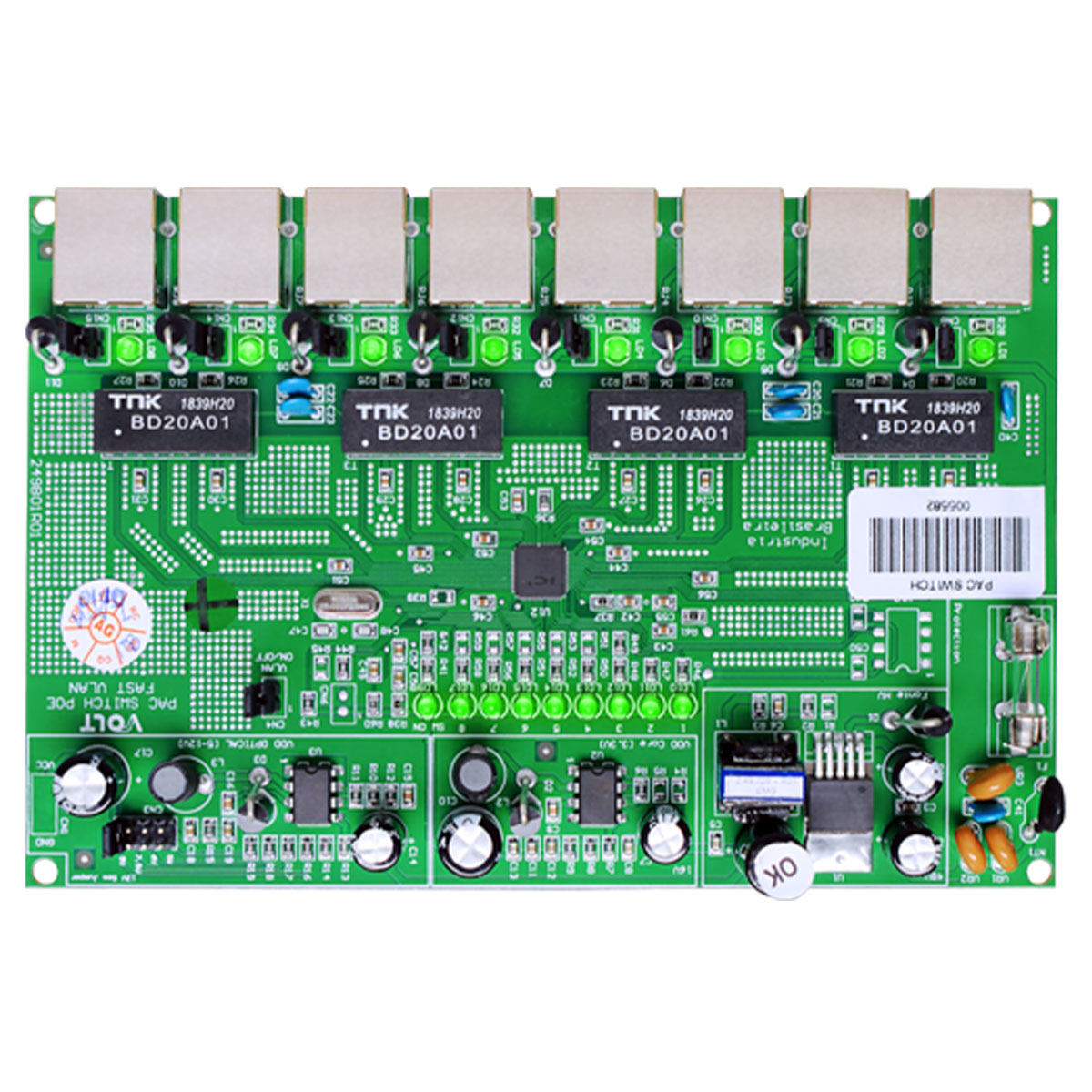

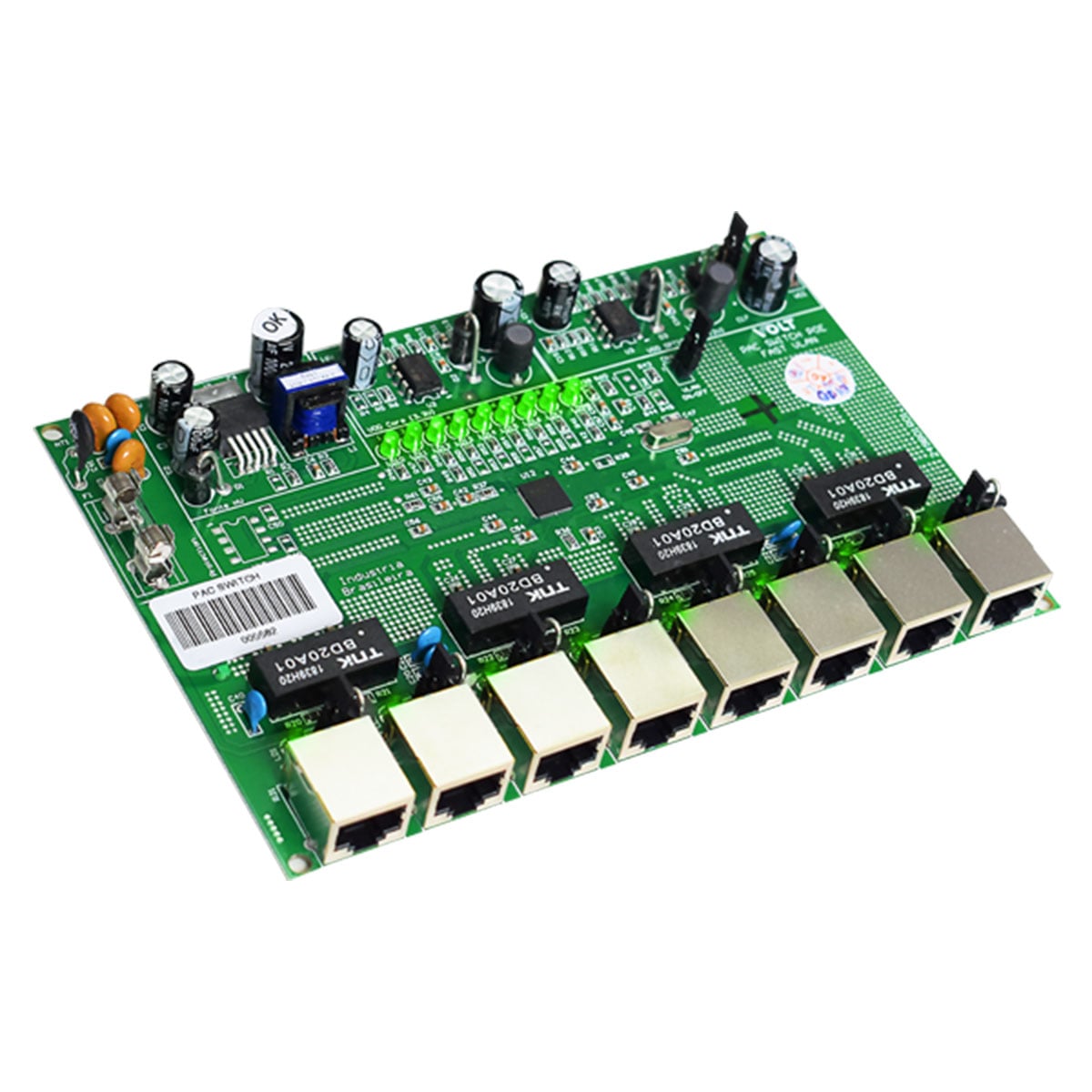

O PAC Switch é a solução ideal para implementação da última milha em sistemas de Redes Outdoor, podendo ser empregado em uma grande variedade de aplicações. Pelas suas características e flexibilidade ele pode ser empregado em qualquer tipo de rede PON, seja ela EPON/GEPON ou GPON. O PAC Switch também pode ser empregado em redes ponto a ponto, através da utilização de conversores de mídia. Conta com recurso de VLAN fixa criando uma segmentação entre os dispositivos conectados ao switch, evitando que os assinantes possam se enxergar e até mesmo criem redes privadas gerando tráfego indesejável, este recurso garante maior segurança e privacidade. Por possuir uma faixa de alimentação flexível que permite a utilização de fontes de alimentação de 16 a 48VDC Permite alimentação ajustável de dispositivos ópticos tais como ONUs e conversores de mídia permitindo a criação de redes híbridas.
Características Gerais:
Atende as normas IEEE802.3, IEEE802.3 u, IEEE802.3x, IEEE802.1p e IEEE802.3az;
Plug & Play, tornando a instalação simples é rápida;
Possui 8 portas RJ45 Fast Ethernet com negociação automática de velocidade;
QoS para priorização do tráfego de dados, voz e vídeo;
Possui VLAN fixa, bloqueando o tráfego de dados entre as portas 1 até 7. Estas portas somente podem se comunicar com a porta 8;
Todas as portas atendem ao padrão IEEE802.3at, podendo as mesmas serem configuradas por meio de jumpers para trabalhar como PoE IN e PoE OUT
Informações Técnicas
CARACTERÍSTICA DE INTERFACE
Chipset: IC Plus IP178G
Padrões: IEEE 802.3 – 10BASE – T | IEEE 802.3u – 100BASE – TX | IEEE 802.3x – Flow Control | IEEE 802.1p – Priority Queueing (QoS) | IEEE 802.3az – Energy Efficient Ethernet
Portas: 8 – Portas 10/100 Mbps com autonegociação
Auto MDI/MDI – X: Detecção automática do padrão do cabo (Crossover / Normal)
Cabeamento Suportado: 10BASE-T – Cabo UTP categoria 3, 4 e 5 (máximo 100 m) | EIA/TIA-568 100O STP | 100BASE-TX – Cabo UTP categoria 5, 5e (máximo 100 m) | EIA/TIA-568 100O STP
Led’s Indicadores: Link Leds de 1 a 8 / Alimentação PoE LD1 a LD8 / Alimentação da Placa SW ON
Método de Transferência: Armazena e envia (store and forward)
Tabela de endereços MAC: 1K
Taxa de encaminhamento: 1,19 Mpps
Backplane: 1,6 Gbps
QoS: Priorização IEEE802.1p / Duas filas de prioridade por porta / Prioriza aplicações de Dados, Voz e Vídeo
VLAN fixa: As portas 1 a 7 somente podem se comunicar com a porta 8
CARACTERÍSTICA ELÉTRICAS
Fonte de Alimentação: 16V a 48VDC – Dependendo do número de placas ligadas em cascata
PoE Passivo/Ativo: Em todas as 8 portas – Pinos 4,5 (Positivo) / Pinos 7, 8(Negativo)
Potência de Consumo: 3w
CARACTERÍSTICA MECÂNICAS E AMBIENTAIS
Dimensões A x L x P (cm): 0,23x17x11,2 cm
Peso 0,160 Kg:
Temperatura de Operação: 0ºC a 85ºC
Temperatura de Armazenamento: -40°C a 70ºC
Umidade relativa de Operação: 10% a 95% sem condensação
Umidade relativa de Armazenamento: 5% a 95% sem condensação
Aplicações
VLAN HABILITADA: seu jumper CN4 deverá estar fechado, sendo assim a porta de UPLINK será a oito, podendo fazer até 6 atendimentos e utilizando 1 porta para cascata para outro Pac Switch com dados e alimentação ou 7 atendimentos de clientes.
VLAN desabilitada: deverá ficar com jumper CN4 aberto, sendo assim, seu link poderá entrar em qualquer uma de suas oito portas.
Mais informações em:
http://volt.ind.br/manuais/pacswitchvolt.pdf
